A kamerarendszer bekötése nem feltétlenül bonyolult. A Securia Pro kamerarendszereket úgy terveztük, hogy a megfelelő lépések betartásával azok is üzembe tudják helyezni, akik korábban nem rendelkeztek tapasztalattal kameratechnikai rendszerekkel.
Ebben az útmutatóban lépésről lépésre bemutatjuk, hogyan kell csatlakoztatni a rögzítőt, a monitort vagy televíziót, elvégezni a rendszer első beállítását, hozzáadni az egyes kamerákat, majd a kamerarendszert csatlakoztatni a mobilalkalmazáshoz.
A felszerelés előtt először próbálja ki a rendszert az asztalon
Mielőtt elkezdene lyukakat fúrni, kábeleket vezetni a falakon keresztül vagy felszerelni a kamerákat a homlokzatra, javasoljuk, hogy először az egész kamerarendszert csatlakoztassa és próbálja ki az asztalon.
Ennek több előnye is van. Ellenőrizheti, hogy a rögzítő és az összes kamera megfelelően működik-e, megismerheti a rendszer alapvető kezelését, valamint előre megjelölheti az egyes kamerákat aszerint, hogy később hová szeretné felszerelni őket.
Például:
- 1. kamera – bejárat
- 2. kamera – terasz
- 3. kamera – ház hátsó része
- 4. kamera – kocsibejáró
A végleges felszerelés után így pontosan tudni fogja, hogy melyik kamera a rögzítő melyik csatornájához tartozik.
Mit talál a kamerarendszer csomagjában?
A csomag tartalma az adott kamerakészlettől és a megvásárolt kamerák számától függ. A rendszer alapvetően a következőket tartalmazza:
- kamerás rögzítő,
- biztonsági kamerák a kiválasztott készletnek megfelelő számban,
- UTP/LAN kábelek a kamerák csatlakoztatásához,
- 52 V / 2,3 A hálózati adapter a rögzítőhöz,
- egér a rögzítő vezérléséhez,
- a rendszer csatlakoztatásához szükséges tartozékok.
Az első beállításhoz ezen kívül már csak egy HDMI vagy VGA bemenettel rendelkező monitorra vagy televízióra lesz szüksége.

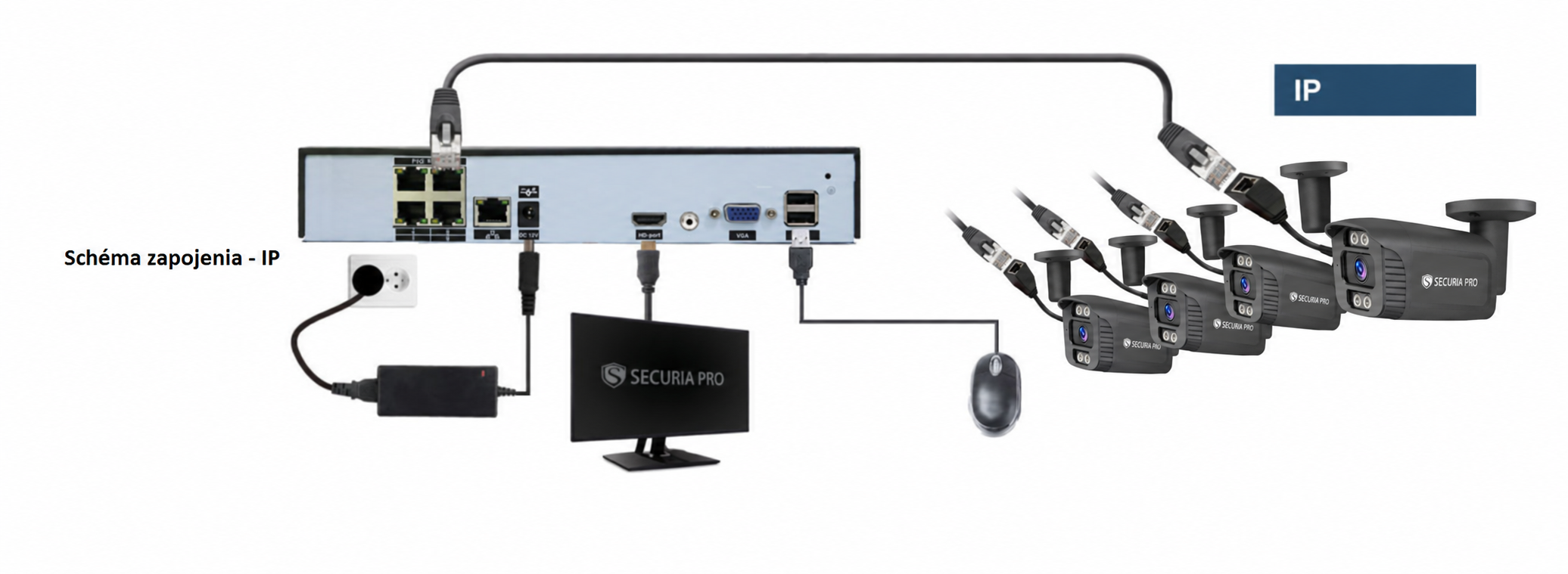

Bekötési ábra IP
1. A kamerás rögzítő csatlakoztatása
Első lépésként csatlakoztassuk magát a rögzítőt.
A rögzítő hátoldalán található a tápellátás csatlakozója. Ehhez csatlakoztassa a kamerarendszer csomagjában található 52 V / 2,3 A hálózati adaptert. Ezután csatlakoztassa az adaptert a fali aljzathoz.
Mindig a kamerarendszerhez mellékelt hálózati adaptert használja.
A rögzítő USB-portjához csatlakoztassa a csomagban található egeret is. Az egér segítségével kezelheti a rögzítő menüjét, elvégezheti az első beállításokat és hozzáadhatja az egyes kamerákat.
A rögzítőt egyelőre nem szükséges a végleges helyére felszerelni. Az első beállítás során praktikusabb, ha a rögzítő, a kamerák és a kábelek is egy helyen, az asztalon vannak.
2. Monitor vagy televízió csatlakoztatása
A rögzítő beállításához látnunk kell annak kezelőfelületét.
A rögzítő csatlakoztatható:
- monitorhoz,
- számítógépes monitorhoz,
- vagy televízióhoz.
A rendelkezésre álló csatlakozóktól függően használhat:
HDMI-kábelt – ezt javasoljuk modern monitorokhoz és televíziókhoz.
vagy
VGA-kábelt – ha régebbi monitort használ.
A HDMI- vagy VGA-kábelt csatlakoztassa a rögzítő hátoldalán található megfelelő kimenethez, a másik végét pedig a monitorhoz vagy televízióhoz.
A monitoron vagy televízión ezután válassza ki a megfelelő bemenetet, például HDMI 1, HDMI 2 vagy VGA.
3. A rögzítő első bekapcsolása
A tápellátás és a monitor csatlakoztatása után bekapcsolhatjuk a rögzítőt.
Indításkor a képernyőn megjelenik a Securia Pro logó.
A rögzítőnek rövid időre van szüksége az inicializáláshoz. Ezután megjelenik az első beállítást segítő varázsló.
Az első indításkor a rendszer kéri az alapvető adatok beállítását.
Felhasználónév és jelszó
Állítsa be a rögzítőhöz használni kívánt bejelentkezési adatokat.
Olyan jelszót javasolunk, amelyet könnyen meg tud jegyezni, ugyanakkor mások számára nem könnyen kitalálható.
A jelszót biztonságos helyen őrizze meg.
Később szüksége lehet rá a beállítások módosításakor, a rendszer kezelésénél vagy más eszközök csatlakoztatásakor.
Biztonsági kérdések
A kezdeti beállítás során a rögzítő biztonsági kérdések megadását is kérheti.
Olyan válaszokat válasszon, amelyekre később is emlékezni fog. Ezekre szükség lehet, ha problémája adódik a bejelentkezéssel.
Dátum és idő
Ellenőrizze és állítsa be:
- az aktuális dátumot,
- az aktuális időt,
- az időzónát.
A pontos idő beállítása különösen fontos egy kamerarendszernél. Az időpont a videófelvételekhez is rögzítésre kerül, ezért egy esemény visszakeresésekor pontosan meg tudja állapítani, mikor történt.
Az alapbeállítások befejezése után megjelenik a rögzítő fő kezelőfelülete.
4. Az első kamera csatlakoztatása
Most elkezdhetjük az egyes kamerák csatlakoztatását.
A kamerából egy hálózati csatlakozóval ellátott kábel vezet ki. Ehhez csatlakoztassa az UTP/LAN kábelt.
Az UTP-kábel másik végét csatlakoztassa a rögzítő hátoldalán található megfelelő porthoz.
PoE kamerarendszer esetén ezen az egyetlen kábelen keresztül történik a kommunikáció a kamera és a rögzítő között, valamint a kamera tápellátása is. Ezért a kamerához nincs szükség külön tápkábel vezetésére.
Ugyanígy csatlakoztassa a többi kamerát is.
Például egy 4 kamerás rendszer esetén mind a négy kamerát csatlakoztassa a rögzítő megfelelő portjaihoz.
5. Honnan tudom, hogy a kamera megfelelően csatlakozik?
A kamera csatlakoztatása után várjon egy rövid ideig.
A rögzítő hálózati csatlakozóinál aktivitásnak kell megjelennie – az adott port mellett található kis LED-ek világítani vagy villogni kezdenek.
Ez azt jelenti, hogy a rögzítő és a kamera között létrejött a kommunikáció.
A kamerának a csatlakoztatás után rövid időre van szüksége az elinduláshoz, ezért előfordulhat, hogy a kép nem jelenik meg azonnal.
Ha több kamerát csatlakoztatott, várjon addig, amíg mindegyik elindul.
6. Kamerák keresése a rögzítőben
Miután a kamerákat fizikailag csatlakoztattuk, hozzáadhatjuk őket a rendszerhez.
A rögzítőben nyissa meg a csatorna-/kamerabeállításokat.
A képernyő jobb felső részén kattintson a Keresés gombra.
A rögzítő elkezdi megkeresni a hozzá csatlakoztatott kamerákat.
Ha például 4 kamerás készlete van, és mind a négy kamera megfelelően csatlakozik, rövid idő múlva 4 megtalált kamerának kell megjelennie a listában.
7. A megtalált kamerák hozzáadása
A keresés után a kamerák megjelennek az elérhető eszközök felső listájában.
Minden megtalált kamera mellett található egy „+” jel.
A pluszjelre kattintva hozzáadhatja a kamerát a rögzítőhöz.
Így egymás után adja hozzá az összes kamerát.
A hozzáadott kamerák átkerülnek az alsó táblázatba, amely a rögzítő egyes csatornáihoz már hozzárendelt kamerákat tartalmazza.
Ha négy kamerája van, ellenőrizze, hogy mind a négy megjelenik-e az alsó listában.
Ezután erősítse meg a beállítást az Alkalmaz gombbal, majd zárja be a beállítási ablakot.
8. A kameraképek ellenőrzése
A rögzítő főképernyőjére visszatérve már látnia kell az összes csatlakoztatott kamera élőképét.
Egy 4 kamerás rendszer esetén a képernyő például négy részre lehet osztva.
Minden rész egy-egy kameracsatornát jelenít meg.
Most javasoljuk, hogy egyenként vegye kézbe a kamerákat, és ellenőrizze, melyik melyik csatornához tartozik.
Ebben a szakaszban érdemes a kamerákat megjelölni.
Például:
- CH1 – bejárat
- CH2 – terasz
- CH3 – kert
- CH4 – kocsibejáró
Így a kábelek végleges kiépítése után is pontosan tudni fogja, melyik kamera hová tartozik.
Nem jelenik meg a kamera? Ellenőrizze ezeket
Ha a rögzítő nem találja valamelyik kamerát, az nem feltétlenül jelenti azt, hogy a kamera hibás.
Először ellenőrizze:
- hogy az UTP-kábel megfelelően csatlakozik-e a kamerához,
- hogy az UTP-kábel másik vége megfelelően csatlakozik-e a rögzítőhöz,
- hogy az adott LAN/PoE portnál világítanak vagy villognak-e a kontroll LED-ek,
- hogy a rögzítő megfelelő tápellátást kap-e,
- hogy a kamerabeállításoknál használta-e a Keresés funkciót.
Ha rendelkezik másik UTP-kábellel, a problémás kamerát érdemes egy másik kábellel is kipróbálni.
Az első tesztelés során javasoljuk, hogy a rendszerhez mellékelt eredeti kábeleket használja. Így könnyebben megállapítható, hogy minden megfelelően működik-e még a végleges kábelezés kiépítése előtt.
9. Csak a rendszer tesztelése után kezdje el a felszerelést
Ha a rögzítő minden kamera képét megfelelően megjeleníti, a rendszer alapvető bekötése elkészült.
Csak ezután javasoljuk, hogy kezdje el:
- a kamerák falra vagy homlokzatra történő felszerelését,
- a furatok elkészítését,
- az UTP-kábelek elvezetését a házban,
- a rögzítő végleges helyének kialakítását.
Ezzel a módszerrel sok időt takaríthat meg.
Ha a felszerelés előtt probléma merül fel, a rögzítő, a kamerák és a kábelek még mindig egy helyen vannak, így az egyes alkatrészek könnyen ellenőrizhetők.
10. A kamerarendszer csatlakoztatása az internethez
Ha a kamerák képét mobiltelefonon, akár otthonától távol is szeretné megtekinteni, a kamerás rögzítőnek internetkapcsolatra van szüksége.
Ehhez csatlakoztassa a rögzítőt hálózati kábellel az internetes routerhez.
Megfelelő csatlakozás esetén a rögzítő kommunikálni tud a mobilalkalmazáson keresztüli távoli eléréshez szükséges szolgáltatással.
A rögzítőhöz közvetlenül csatlakoztatott monitoron történő helyi megfigyelés ugyanakkor a mobilalkalmazástól függetlenül is működik.
11. A rendszer csatlakoztatása a Securia Pro mobilalkalmazáshoz
A rögzítő és a kamerák üzembe helyezése után a rendszert hozzáadhatja mobiltelefonjához.
Töltse le a Securia Pro alkalmazást, majd hozzon létre felhasználói fiókot, vagy jelentkezzen be meglévő fiókjába.
Fontos: Az alkalmazáshoz a rögzítőt adja hozzá, ne az egyes kamerákat
Ne párosítsa külön-külön az egyes kamerákat a mobilalkalmazással. Mindig a teljes kamerás rögzítőt kell párosítani.
A rögzítő hozzáadása után az alkalmazásban automatikusan megjelennek a hozzá csatlakoztatott kamerák.
A kamerák helytelen, külön-külön történő párosítása problémát okozhat a rögzítőhöz való későbbi csatlakoztatásuk során.
Ezért kamerakészlet esetén mindig a rögzítő/NVR hozzáadásával kezdjen.
12. A rögzítő hozzáadása QR-kód segítségével
Győződjön meg róla, hogy a rögzítő hálózati kábellel csatlakozik az internetes routerhez.
A Securia Pro alkalmazásban nyissa meg az új eszköz hozzáadásának lehetőségét, majd használja a QR-kód olvasót.
A rögzítőn jelenítse meg az eszköz QR-kódját, majd olvassa be azt a mobilalkalmazással.
Ezután kövesse az alkalmazásban megjelenő utasításokat.
Sikeres hozzáadás után a teljes rögzítő megjelenik a mobilalkalmazásban, és hozzáférhet a hozzá csatlakoztatott kamerákhoz is.
Az egyes kamerák QR-kódját nem szükséges külön-külön beolvasni.
13. Ellenőrizze a távoli megtekintést
A rögzítő sikeres hozzáadása után nyissa meg az élőképet az alkalmazásban.
Ellenőrizze, hogy minden kamera képe megjelenik-e.
Ezután javasoljuk, hogy kapcsolja ki a telefonon a Wi-Fi kapcsolatot, és próbálja meg a kamerákat mobilinterneten keresztül megnyitni.
Így egyszerűen ellenőrizheti, hogy a távoli hozzáférés az otthoni hálózaton kívül is megfelelően működik-e.
Ha a kameraképek mobilinterneten keresztül is megjelennek, a távoli hozzáférés megfelelően van beállítva.
A leggyakoribb hiba az első üzembe helyezéskor
Az egyik leggyakoribb hiba, hogy a felhasználó azonnal elkezdi felszerelni a kamerarendszert.
Több tíz méter kábelt vezet el, magasra felszereli a kamerákat a homlokzaton, és csak ezután kezdi el a rendszer beállítását.
Ha ekkor probléma merül fel valamelyik kábellel, csatlakozóval vagy kamera beállításával, a hiba felderítése szükségtelenül bonyolulttá válik.
Először helyezze üzembe a teljes kamerarendszert az asztalon. Csak akkor kezdje el a végleges felszerelést, amikor már minden kamera képét látja.
A kamerarendszer bekötése röviden
- Csomagolja ki a rögzítőt, a kamerákat, a kábeleket, a hálózati adaptert és az egeret.
- Csatlakoztassa az egeret a rögzítő USB-portjához.
- Csatlakoztassa a rögzítőt a mellékelt hálózati adapterrel az elektromos hálózathoz.
- HDMI- vagy VGA-kábellel csatlakoztasson monitort vagy televíziót.
- Kapcsolja be a rögzítőt, és végezze el a kezdeti beállításokat.
- Állítsa be a felhasználónevet, jelszót, biztonsági kérdéseket, dátumot és időt.
- UTP-kábelekkel csatlakoztassa a kamerákat a rögzítőhöz.
- Várjon, amíg a kamerák elindulnak.
- A csatornabeállításoknál kattintson a Keresés gombra.
- A megtalált kamerákat adja hozzá a + gomb segítségével.
- Mentse a beállításokat, majd ellenőrizze az élőképet.
- Jelölje meg az egyes kamerákat a későbbi felszerelési helyük alapján.
- Csatlakoztassa a rögzítőt az internetes routerhez.
- A Securia Pro alkalmazáshoz a rögzítőt adja hozzá, ne az egyes kamerákat.
- Ellenőrizze a távoli élőképet mobiltelefonon.
- Csak akkor kezdje el a kamerák végleges felszerelését, ha minden megfelelően működik.
A kamerarendszert saját kezűleg is üzembe helyezheti
A megfelelő lépések betartása mellett egy kamerarendszer alapvető üzembe helyezése nem bonyolult.
A legfontosabb, hogy rendszeresen és lépésről lépésre haladjon: először csatlakoztassa a rögzítőt, végezze el az első beállításokat, majd egyenként csatlakoztassa a kamerákat, és ellenőrizze azok képét.
A rendszert mindig javasoljuk teljes egészében kipróbálni az asztalon. Így elkerülhető az a helyzet, amikor a kamerák már fel vannak szerelve a homlokzatra, és csak ezután derül ki, hogy a bekötésen vagy valamelyik beállításon módosítani kell.
A sikeres tesztelés után felszerelheti a kamerákat a kijelölt helyekre, elkészítheti a végleges kábelezést, és megkezdheti a kamerarendszer használatát.
